分析石墨代替鋁基板散熱的LED路燈解決計劃
本計劃包含LED恒流驅動電源，電路采用單串或并聯方法連接，電源效率高達93％以上，功率因素90％以上，與其它計劃比擬該計劃效率更高、本錢更低。散熱部分，本計劃采用新型的導熱材料代替?zhèn)鹘y(tǒng)的鋁基板，大幅度提高產品的散熱后果，下降光衰、確保LED燈具更加穩固。同時本計劃還供給燈具呼吸系統，保證燈具內外氣體自由交換。光源部分我們能供給光效60--100LM/W，色溫：2800-7000K范疇的全系列產品，產品廣泛利用于路燈、隧道燈、射燈、筒燈、手電筒等。 計劃先容：
一、LED Driver：NXP、Richtek、Infineon、Microchip
A、LED路燈解決計劃（智能計劃）：NXP+MICROCHIP
目前已經應用TEA1750(NXP)+DSPIC30F2020(Microchip)用來實現多路LED路燈、隧道燈驅動計劃。全智能把持多路LED路燈解決計劃，可根據四周環境需要，主動把持光照亮度，每路可單獨把持調光?？梢詫崿F(xiàn)溫度傳感、Usart通信、日光感應調光、按鍵輸進等功效。
調光的原理是通過調節PWM占空比調節輸出電流大小，全軟件實現無級調光。該計劃能確保每路電流均衡，只需一顆IC，與同類多路恒流計劃比擬，本錢更低。
[size=10.5pt]DEMO([size=10.5pt]圖片[size=10.5pt])[size=10.5pt]：
B、LED路燈解決計劃（一級轉換）：Infineon+NXP
采用IFX IC實現單極PFC計劃，驅動單串LED。相比其它計劃比擬，該計劃電源轉換效率更高，整體本錢更便宜。同時為保證單串LED電路穩固性，供給LED保護電路，當單顆或多顆LED燈損壞時（斷路），其它LED燈不受影響，最大程度的減小了壞燈對整體電路的影響。
產品外觀圖：
C、LED路燈解決計劃（二級轉換）：RICHTECK
我們采用NXP IC實現AC-DC的恒壓轉換，二級轉換采用RICHTECK恒流IC實現恒流0.35A-1.5A輸出。該計劃能輸出60V高壓，1.5A大電流，整體本錢更便宜。同時RT8450具備兩種調光方法，滿足多種調光需求。1、通過調劑LED中流過的電流大小來調劑光輸出量。其長處是：輸出是穩固的，碰到EMI標題的幾率較低。其毛病是：當LED中流過的電流不同時，其光輸出的色度會產生變更。2、通過調劑LED中流過恒定電流的時間比例來調劑光輸出量。其優毛病和方法1恰好相反。

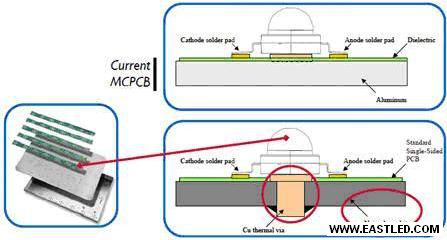

二、LED散熱計劃（石墨材料）
我們應用石墨材料代替?zhèn)鹘y(tǒng)的鋁基板散熱，該材料導熱系數是鋁板的兩倍，不同于銅、鋁等金屬球體導熱方法，采用程度導熱方法，有效的保證產品均熱性。
外觀圖：

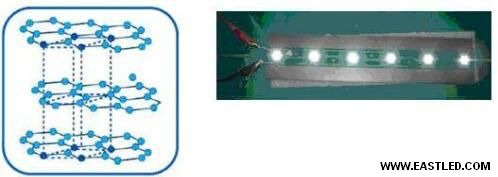

[size=10.5pt]石墨材料分子結構[size=10.5pt] DEMO[size=10.5pt]板
[size=10.5pt]
[size=10.5pt] 三、呼吸系統
[size=10.5pt] LED路燈、隧道燈產品請求達到IP65等級（防水、防塵），全封閉的環境，使燈具內部無法與外部環境進行氣體交換。當LED燈具長時間工作而導致燈具內部溫度升高壓力增大，與外部空氣產生壓力差，增加燈具內壁壓力，加速燈具老化。我們采用特制的呼吸系統，能完整解決燈具內外壓力不平衡標題，進一步提高了燈具的穩固性。
[size=10.5pt]
[size=10.5pt] 該計劃能過濾水分子和灰塵進進燈具，讓空氣分子在燈具內部和外部環境自由運動。

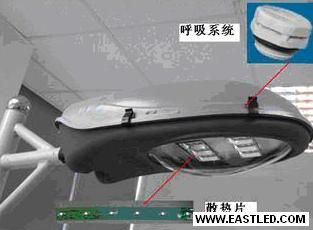

[size=10.5pt] 整體后果圖
[size=10.5pt] 總結
文章首先通過三個LED驅動計劃來選擇路燈驅動系統，包含LED驅動芯片的選擇，調光利用方法。應用石墨材料代替?zhèn)鹘y(tǒng)的鋁基板散熱的方法是一種發展趨勢，也是未來LED燈具設計的重要參考
