新聞?wù)?導熱石墨片（TCGS-S）也稱石墨散熱片，是一種全新的導熱散熱材料

石墨散熱片（TCGS-S ）概述：

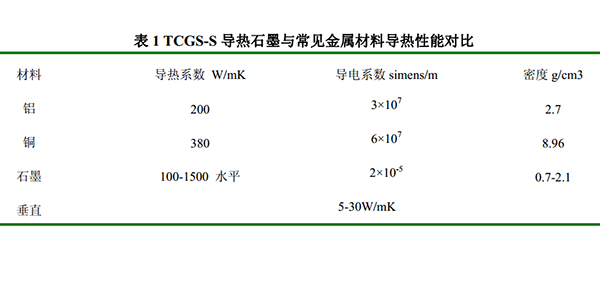

導熱石墨片（TCGS-S）也稱石墨散熱片，是一種全新的導熱散熱材料，具有獨特的晶粒取向，沿兩個方向均勻?qū)幔矫鎯?nèi)具有150-1500 W/m-K 范圍內的超高導熱性能，片層狀結構可很好地適應任何表面，屏蔽熱源與組件的同時改進消費類電子產品的性能。其分子結構示意圖如下：

石墨散熱片（ TCGS-S ： ThermalFlexible Graphite sheet)的化學成分主要是單一的碳(C)元素，是一種自然元素礦物。薄膜高分子化合物可以通過化學方法高溫高壓下得到（TCGS-S）石墨化薄膜，因為碳元素是非金屬元素，但卻有金屬材料的導電、導熱性能，還具有象有機塑料一樣的可塑性，并且還有特殊的熱性能，化學穩定性，潤滑和能涂敷在固體表面的等一些良好的工藝性能，因此，在電子、通信、照明、航空及國防軍工等許多領域都得到了廣泛的應用。
石墨散熱片的散熱原理：

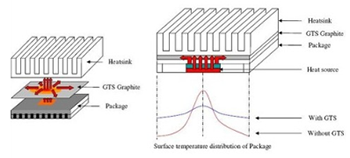

典型的熱學管理系統是由外部冷卻裝置，散熱器和熱力截面組成。而散熱片的重要功能是創造出最大的有效表面積，在這個表面上熱力被轉移并有外界冷卻媒介帶走。石墨散熱片就是通過將熱量均勻的分布在二維平面從而有效的將熱量轉移，保證組件在所承受的溫度下工作。

圖 1 TCGS-S 石墨散熱片熱擴散示意圖

石墨散熱片的應用：

石墨散熱片通過在減輕器件重量的情況下提供更優異的導熱散熱性能，能有效的解決電子設備的熱設計難題，廣泛的應用于 PDP、LCDTV 、Notebook PC、UMPC、Flat Panel Display 、MPU 、Projector 、Power Supply、LED 等電子產品。

目前石墨散熱片已大量應用于通訊工業、醫療設備、SONY/DELL/Samsung 筆記本、中興手機、Samsung PDP、PC 內存條，LED 基板等散熱等。
